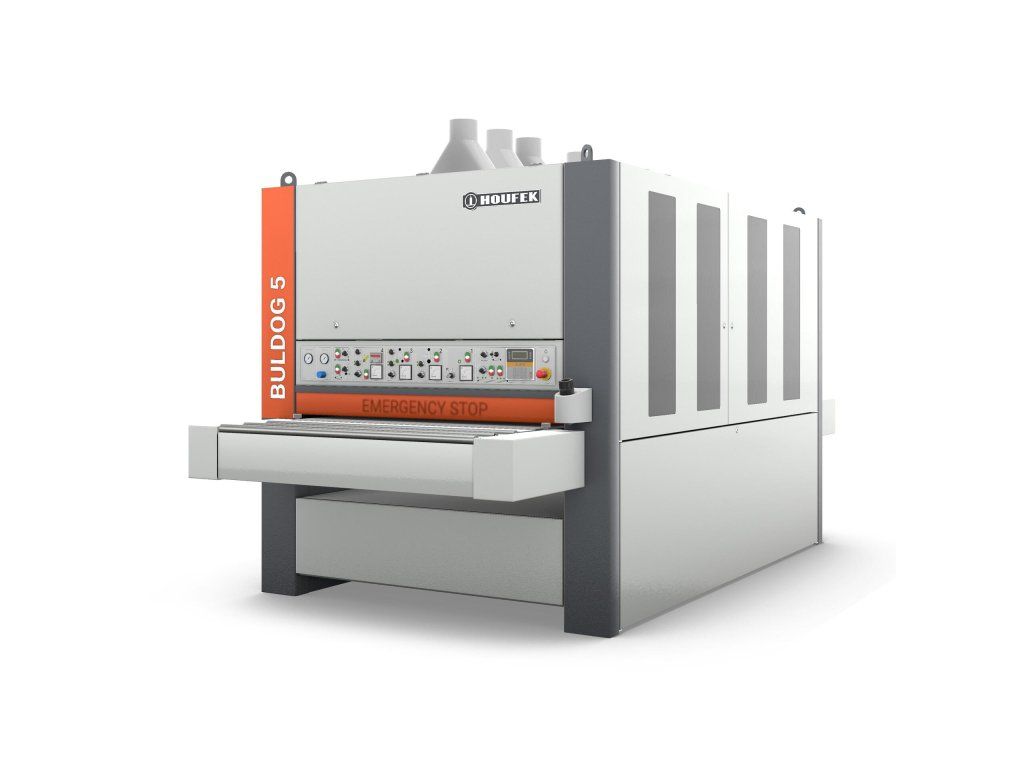

Širkopásová bruska HOUFEK BULDOG 5

Technické parametry

• 1. pracovní válec pogumovaný  Ø 160 mm, 90Sh
• 2. pracovní válec pogumovaný  Ø 160 mm, 90Sh
• 3. pracovní válec pogumovaný  Ø 160 mm, 45Sh
• Brusný pás délky 2200 mm
• Motorizovaný zdvih stolu - výška obrobku 3-160 mm
• Pneumatické zvedání 1.brusného válce z čelního panelu
• Pneumatické zvedání 2.brusného válce z čelního panelu
• Pneumatické zvedání 3.brusného válce z čelního panelu
• Automatické středění podávacího pásu
• F. měnič rychlosti podávacího pásu 3-15 m/min.

Standartní vybavení :

• 1. pracovní válec pogumovaný Ø 160 mm, 90Sh
• 2. pracovní válec pogumovaný Ø 160 mm, 90Sh
• 2. pracovní válec pogumovaný Ø 160 mm, 45Sh
• 3. pracovní válec pogumovaný Ø 160 mm, 45Sh
• Brusný pás 650x2200, 930x2200, 1120x2200, 1370x2200 mm
• Motorizovaný zdvih stolu - výška obrobku 3-160 mm
• Automatické přepínání - hvězda/trojúhelník
• Pneumatické zvedání 1.brusného válce z čelního panelu
• Pneumatické zvedání 2.brusného válce z čelního panelu
• Pneumatické zvedání 3.brusného válce z čelního panelu
• Pevná patka - mechanicky ovládaná
• Ampérmetry pro měření proudu motorů brousicích jednotek
• Řízení oscilace brusného pásu pomocí optoelektronického snímače
• Automatické středění podávacího pásu
• Pozicioner výšky obrobku
• Elektronické odměřování polohy stolu s digitálním ukazatelem ELGO Z54
• F. měnič rychlosti podávacího pásu 3-15 m/min.
• Pogumované přítlačné válečky
• Nouzová - pneumatická brzda hlavního motoru
• Omezení maximálního úběru obrobku - mechanické
• Protihluková ochrana
• Napětí 400V/50Hz
• Standardní balení v PE folii
• Stroj je vyroben v souladu s normami CE

Příslušenství BULDOG 5

• Motory / f. měniče
• Motor 15 kW (20HP) - nelze pro šíři 630
• Motor 18,5 kW (25HP) - nelze pro šíři 630
• F. měnič hlavního motoru 7,5 kW - rychlost pásu 3-18 m/s
• F. měnič hlavního motoru 11 kW- rychlost pásu 3-18 m/s
• F. měnič hlavního motoru 15 kW - rychlost pásu 3-18 m/s
• F. měnič hlavního motoru 18,5 kW - rychlost pásu 3-18 m/s

Pracovní válce

• Ocelový válec Ø 160 mm
• Pogumovaný válec Ø 160 mm, 30 Sh
• Pogumovaný válec Ø 160 mm, 45 Sh
• Pogumovaný válec Ø 160 mm, 60 Sh
• Pogumovaný válec Ø 160 mm, 90 Sh

Pneumatická patka PL 2

▪ synchronizace odskoku a přískoku patky s posuvem

podávacího pásu

▪ automatické najetí stolu do zadané polohy

▪ digitální zobrazení rychlosti podávacího pásu

▪ řízení ELGO P40

▪ regulace tlaku 0,5-2,5 Bar. - manuální

▪ brusná patka BP8S - dýha

Dělená pneumatická patka PS50 ▪ šíře segmentu 50 mm

▪ oboustranná regulace tlaku do segmentů

▪ synchronizace odskoku a přískoku patky s posuvem

podávacího pásu

▪ automatické najetí stolu do zadané polohy

▪ digitální zobrazení rychlosti podávacího pásu

▪ řízení ELGO P40

▪ regulace tlaku 1-3 Bar. - manuální

▪ brusná patka BP8 - dýha

▪ brusná patka BP5 - základový lak

Kartáčovací a čistící jednotky

Agregát B - válcová kartáčovací jednotka ▪ výkon motoru 5,5 kW( 7,5HP)

▪ pracovní nástroj D = 150 - 300 mm

▪ optoelektronické čidlo kalibrace kartáčů

▪ oscilace s možností vypnutí

▪ f.měnič motoru - otáčky 180-1000 ot./min.

▪ motorizovaný zdvih

▪ elektronické odměřování polohy válce s digitálním ukazatelem

▪ pogumované přítlačné válečky

▪ bez pracovního nástroje

▪ upínací hřídel 60 mm

▪ odsávací vývod D = 150 mm, šíře 1350 mm D = 180 mm

Modul čištění dílců rotujícím kartáčem Ø 100 mm ▪ výkon motoru 1,5 kW( 2 HP)

▪ pracovní nástroj D = 100 mm

▪ čistící válec - nylon

▪ na výstupu mimo stroj

▪ odsávací vývod D = 150 mm, šíře 1350 mm D = 180 mm

▪ přítlačné válečky

Modul čištění podávacího pásu ▪ výkon motoru 1,5 kW( 2 HP)

▪ pracovní nástroj D = 100 mm

▪ čistící válec - koňská žíně

▪ na spodní straně výstupu stolu

▪ odsávací vývod D = 150 mm, šíře 1350 mm D = 180 mm

Pneumatický ofuk brusného pásu s oscilací trysek-1ks ▪ spínání při průchodu obrobku

Čištění obrobků oscilačním ofukem ▪ spínání při průchodu obrobku
