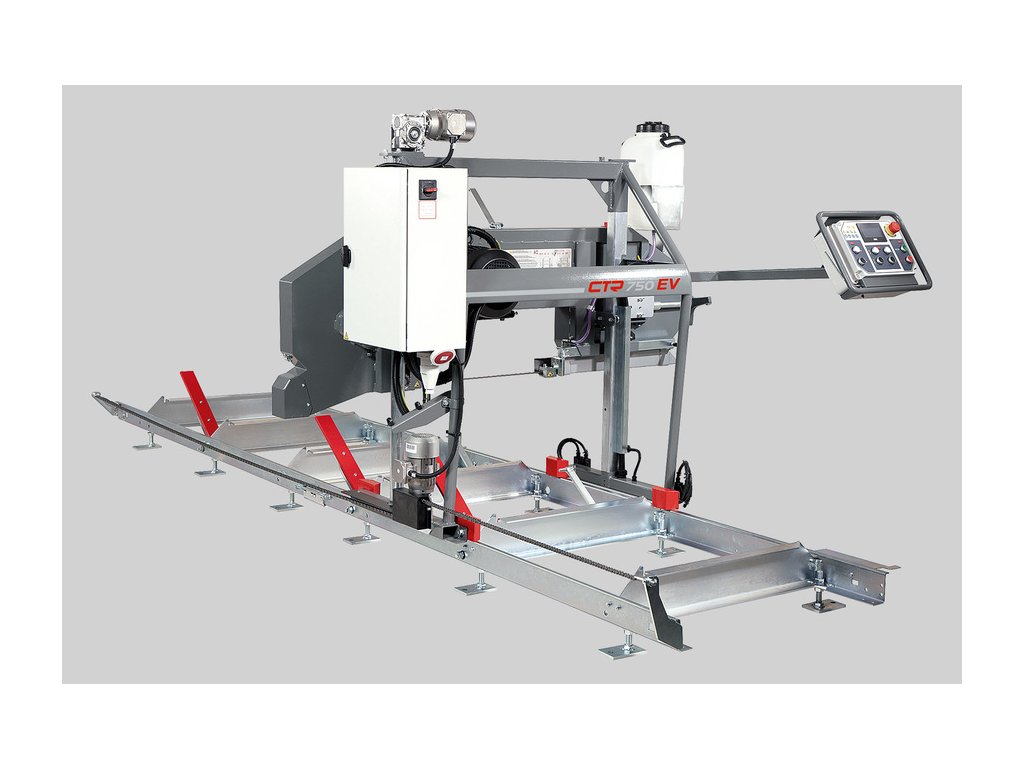

PILOUS CTR750EV

Posuv do řezu a zpět - motorický
Výškové nastavování ramene - motorické

Ovládací panel - na pojízdném mostu
Manipulace s kmenem - ruční
Celková řezná délka: 4,2 m

Kód: 587
Značka: PILOUS
0 Kč 0 Kč včetně DPH

Posuv do řezu a zpět - motorický
Výškové nastavování ramene - motorické

Ovládací panel - na pojízdném mostu
Manipulace s kmenem - ruční
Celková řezná délka: 4,2 m

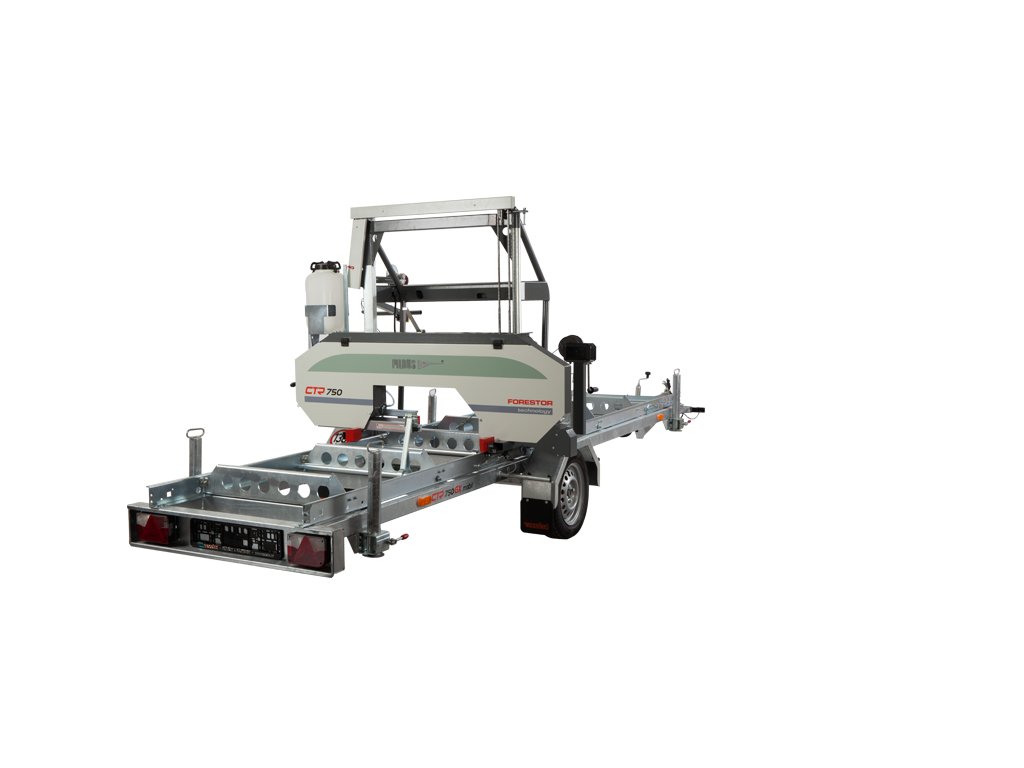

Stroj je osazen na stabilním přepravním vozíku, umožňujícím jednoduchou přepravu stroje na místo řezání. Ideální řešení pro rodinné farmy, nebo malé pilnice. Celková hmotnost modelu CTR 750 EV mobil s přívěsným vozíkem je 689 kg.

Zkontrolujte si v technickém průkazu Vašeho vozidla, jakou maximální váhu může mít přívěsný vozík!

Přepravní vozík je vybaven šesti robustními, plynule nastavitelnými podpěrnými nohami. To zaručuje stabilitu jak při nakládání kmene a manipulaci s kmenem, tak i při samotném řezání. Jednoduché nakládání kmene na ložnou plochu stroje pomocí manuálního navijáku a dráhy pro navalení kmene (příslušenství). Přepravní vozík je homologovaný včetně celého stroje. Základní řeznou délku je možné prodloužit pomocí Prodlužovací sekce mobil, viz. příslušenství.

Přepravní vozík je jednonápravový a nebrzděný. Součástí dodávky je i nepromokavá plachta, chránící most s ramenem pilového pásu před deštěm při transportu nebo parkování. Pro bezpečné upevnění je plachta vybavena oky a ocelovým lankem s koncovkami, umožňujícími použití visacího zámku. Maximální povolená rychlost je 130 km/hod.

Výškové nastavení ramene pilového pásu je řešeno pomocí řetězového převodu poháněném elektromotorem se šnekovou převodovkou. Na barevném dotykovém displeji se jednoduše nastaví požadovaná tloušťka řezu s možností nastavení potřebného prořezu materiálu. Pohyb ramene řízený pomocí frekvenčního měniče se zpomalením v koncových polohách, zaručuje přesné automatické najetí na požadované hodnoty.

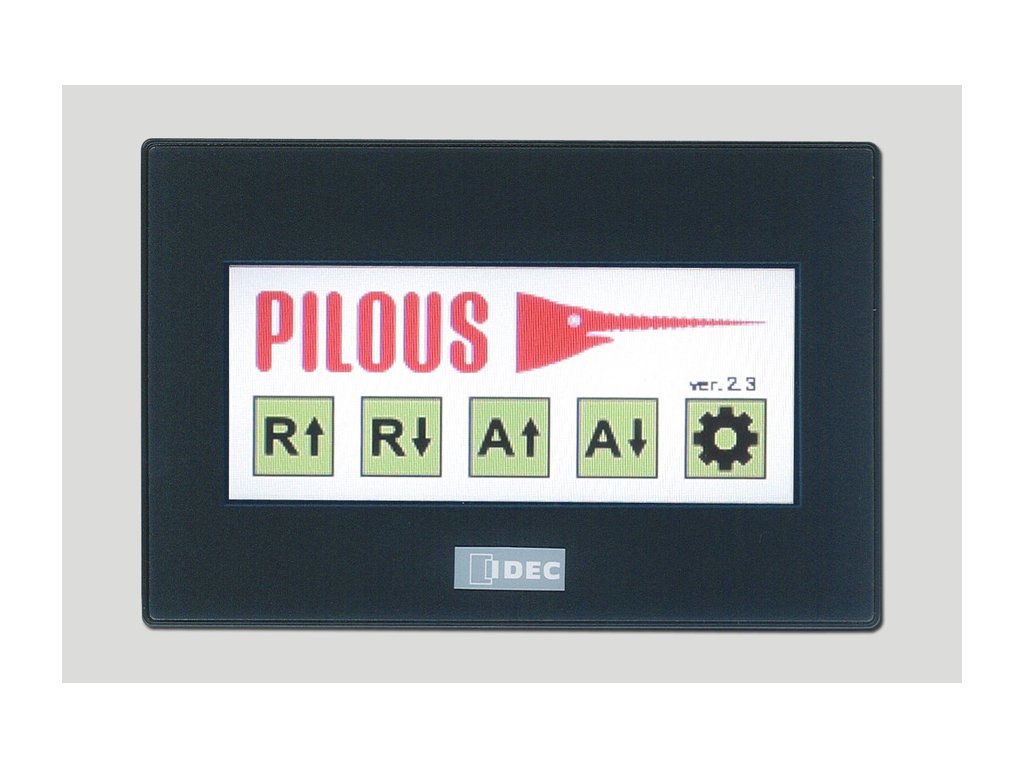

Jednoduché intuitivní ovládání na 3,8 palcovém barevném dotykovém displeji ovládaném novou generací operačního systému.
Umožňuje volbu mezi čtyřmi programovacími řeznými režimy. Je možné nastavit opakování konstantní, nebo variabilní tloušťky řeziva. Také je možné volit mezi dvěma způsoby automatického vyjetí ramene po provedení řezu, a to na fixní výšku, nebo o poslední míru.

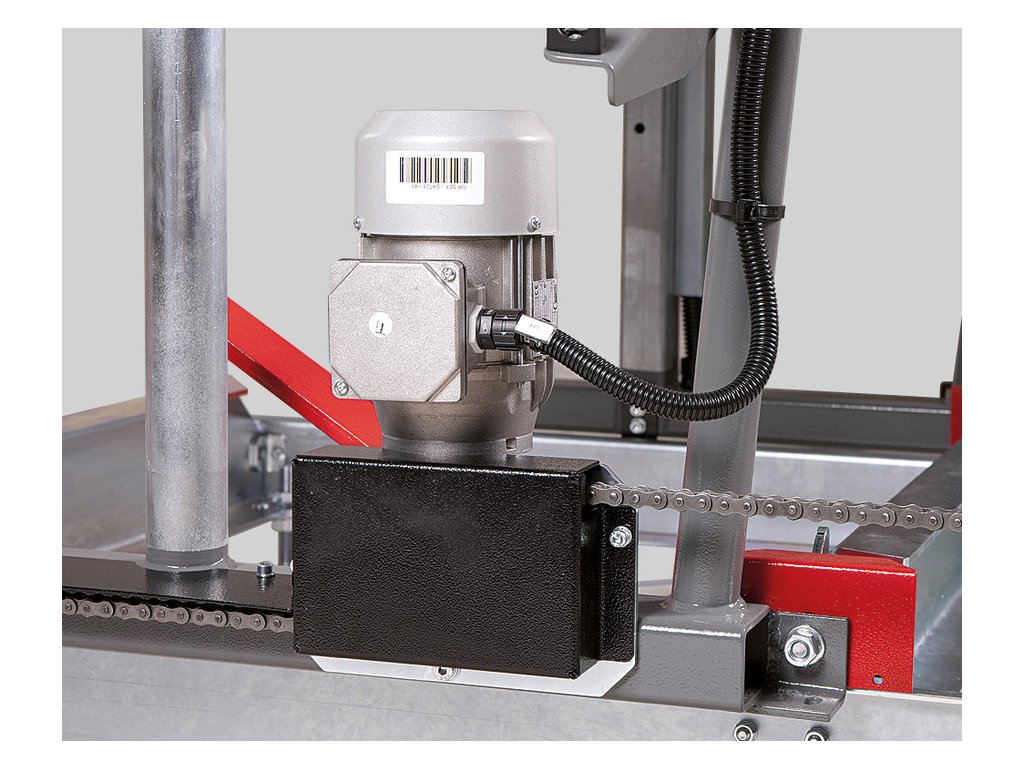

Posuv do řezu a zpět zajišťuje pomocí řetězového převodu elektromotor se šnekovou převodovkou, řízený frekvenčním měničem. Rychlost pojezdu se mění jednoduše otáčením kolečka potenciometru na ovládacím panelu. Koncové, dojezdové polohy jsou proti nárazu zabezpečeny automatickým zpomalením a zastavením. Ovládací panel je umístěn na pojízdném mostu ramene pilového pásu. To umožňuje během řezu bližší kontakt obsluhy s řezaným materiálem.

Masivně uložené hnací kolo je přes klínový řemen poháněné profesionálním elektromotorem, speciálně vyvažovaným proti vibracím. Stroj je v základní verzi osazen výkonným motorem 5,5 kW. Pro ještě vyšší výkon, například při řezání přesílené kulatiny nebo i při dělení velmi tvrdých materiálů je možnost použití motoru 7,5 kW.

Celkový příkon stroje 6,24 kW (u silnějšího motoru 7,5 kW je celkový příkon 8,24 kW) zaručuje nízké provozní náklady a snadné připojení k síti.  Jistič 16 A (25 A u motoru 7,5 kW).

Systém napínacího kola se pohybuje v litinovém vedení, což zaručuje dlouhou životnost a přesnost seřízení i při dlouhodobém užívání stroje.

Rameno je osazeno hliníkovými oběžnými koly s přesným vyvážením proti vibracím. V obvodu kola je vysoustružená drážka, ve které je nasazen výměnný klínový řemen z gumotextilu, který tvoří styčnou plochu mezi kolem a pilovým pásem.

Základem stability stroje jsou ve své kategorii velmi masivní ocelové pojezdové sekce, zajišťující optimální vedení mostu ramene pilového pásu.
Pojezdové sekce jsou osazeny výškově stavitelnými úhelníky a upínači kmene.

CTR 750 EV mobil používá standardní pilové pásy na dřevo (34-35 x 0,9-1,0 mm), stejně jako u plně profesionálních modelů.
Modelová řada CTR představuje nejmodernější trendy v konstrukci kmenových pásových pil se zvláštním důrazem na maximální přesnost a dlouhodobou životnost stroje při minimálních vynaložených nákladech.

Stroje jsou koncipovány originálním stavebnicovým způsobem, který umožňuje snadnou výměnu nebo nastavení všech hlavních technologických uzlů a jejich jednotlivých částí. To z dlouhodobého hlediska užívání stroje výrazným způsobem snižuje náklady na údržbu a také zkracuje servisní časy a snižuje tak doby odstávek ve výrobě.



Všechny fotografie mají pouze ilustrativní charakter. Skutečné provedení produktu se může lišit v důsledku neustálého vylepšování.

Max. průměr kmene 750 mm
Max. šířka trámu (desky) 640 mm
Max. zdvih pilového pásu 620 mm
Min. výška řezu   25 mm
Max. průchod ramenem 255 mm
Řezná délka základní sekce 4,2 m
Min. délka řezu 0,75 m
Délka prodlužovací sekce 2,25 m
Celková délka stroje včetně vozíku 6.489 mm
Motor pilového pásu 5,5 kW
Motor pojezdu/zdvihu 0,37/0,37 kW
Max. rychlost pojezdu (vpřed/vzad) 15 m/min.
Rozměry pilového pásu 4140 x 34-35 x 0,9-1,0 mm
Hmotnost vozíku 385 kg
Celková váha stroje včetně vozíku 689 kg
Hmotnost prodlužovací sekce 106 kg



ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ

  • Prodlužovací sekce mobil 2,25 m

    Řezná délka jedné sekce je 2,25 metru a je možné tyto sekce vzájemně napojovat. Umožňuje prodloužení celkové řezné délky u mobilních kmenových pásových pil. Prodlužovací sekce je tvořena velmi stabilní nosnou konstrukcí, na které jsou namontovány pojezdové sekce stejného provedení, jaké se nachází na přepravním vozíku. Prodlužovací sekce mobil je osazena čtyřmi robustními, plynule nastavitelnými podpěrnými nohami. To zaručuje stabilitu jak při nakládání kmene a manipulaci s kmenem, tak při samotném řezání. Prodlužovací sekce mobil tvoří samostatný celek. Z důvodu hmotnosti nesmí být přepravována na přepravním vozíku. Musí být přepravována samostatně, buďto jako celek, nebo v demontovaném stavu.

  • Hlavní motor 7,5 kW

    Pro vyšší výkon nebo například při řezání přesílené kulatiny nebo velmi tvrdých materiálů, speciálně ve spojení se stelitovými pásy je doporučeno použití motoru 7,5 kW.

  • START/STOP chlazení pilového pásu

    Systém chlazení je navíc osazen průtokovým elektromagnetickým ventilem, který se automaticky otevře při spuštění pilového pásu. Při zastavení pilového pásu se ventil uzavře. Výrazně šetří spotřebu chladícího média a zároveň čas potřebný k jeho doplňování.

  • Systém navalování kmene (nakládací rampa a naviják)

    Umožňuje naložení kmene na lože pily. Obsahuje nakládací rampu a naviják.

  • Přídavný držák navijáku

    Přídavný držák navijáku šetří Váš čas, pokud často měníte délku nebo konicitu řezaného kmene. Odpadá tím přemisťování základního držáku navijáku.

  • Obraceč kmene - hák

    Připojí se na lanový naviják a slouží k usnadnění otáčení kmene.

  • Páka k navalení kmene

    Slouží jako pomůcka pro manipulaci s kmeny a otáčení kmene na rámu stroje.

  • Upínač s výklopnou úhlovou opěrkou

    Přídavná sestava pro upínání kmene. Skládá se z upínače a z výklopné úhlové opěrky.

  • Přídavný upínač

  • Excentrický upínač

    Pro snadné a rychlé upínání ohraněného řeziva.

  • Mazací lis

    Slouží k pravidelné údržbě stroje dle mazacího plánu. Mazací lis v kovovém provedení pro kartuše 400 g. Vybavený ohebnou tlakovou hadičkou.

  • Plastické mazivo LV 2-3

    400 g kartušová náplň pro mazací lis.

SPOTŘEBNÍ MATERIÁL

  • Klínový řemen hnacího kola SPB 1850
    Klínový řemen napínacího kola B 17x1560 Lw

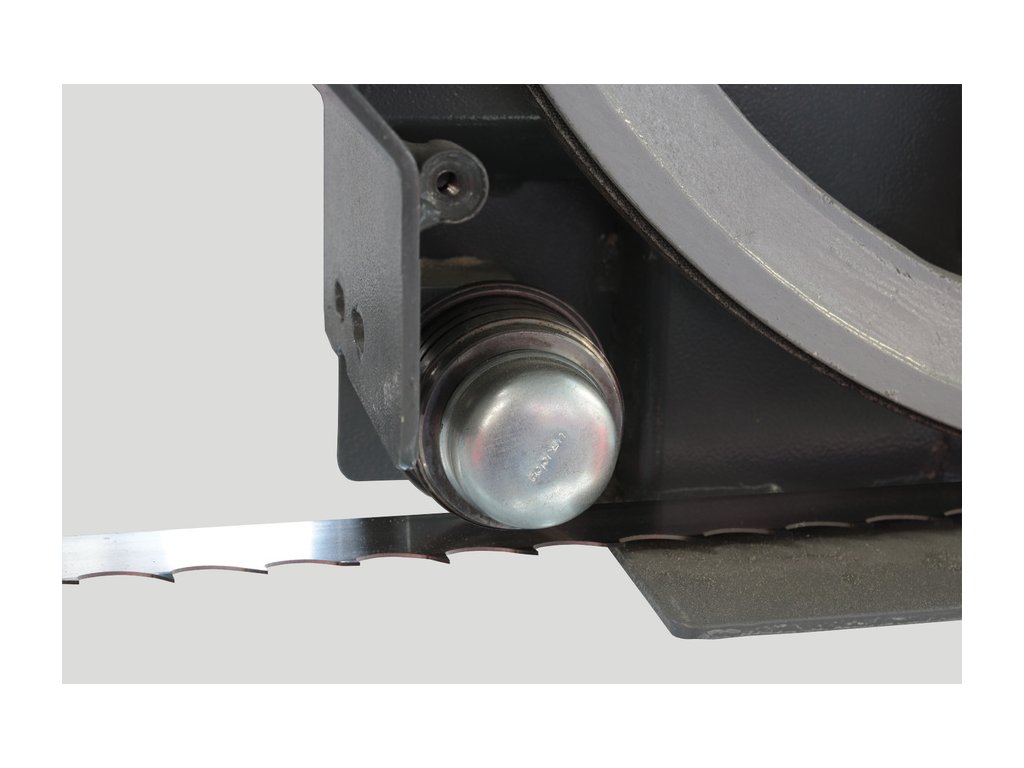

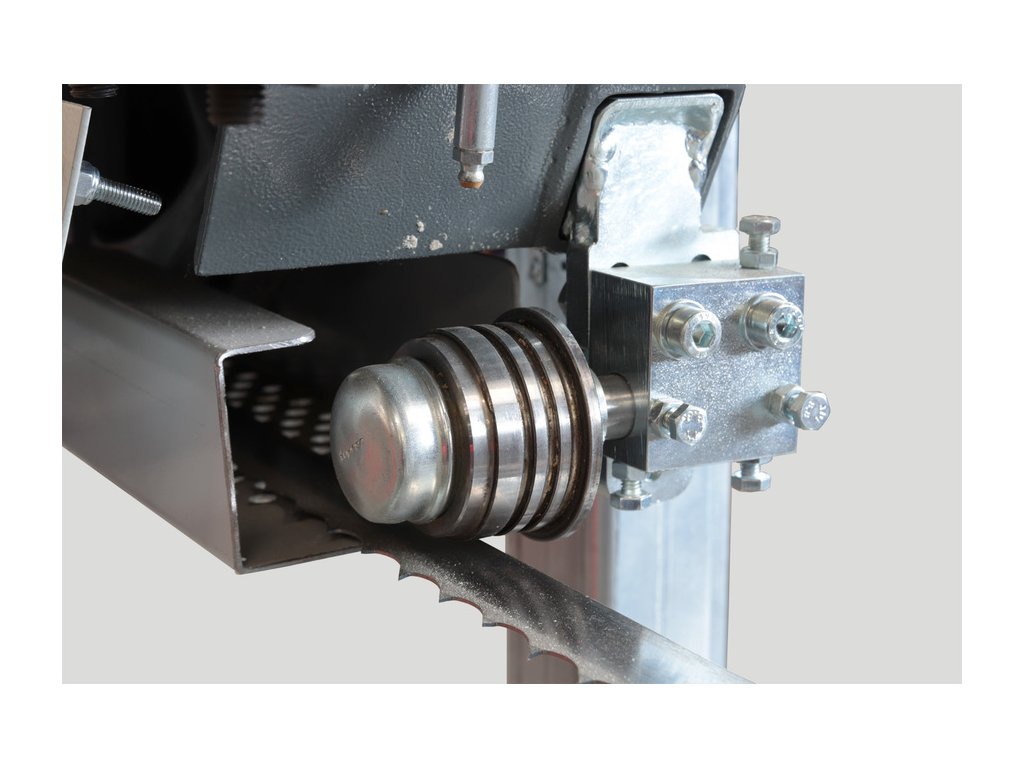

  • Vodící kladka pilového pásu VK 750

    Kalená broušená kladka, ložiska, hřídel pro pilový pás šířky 35 mm.
