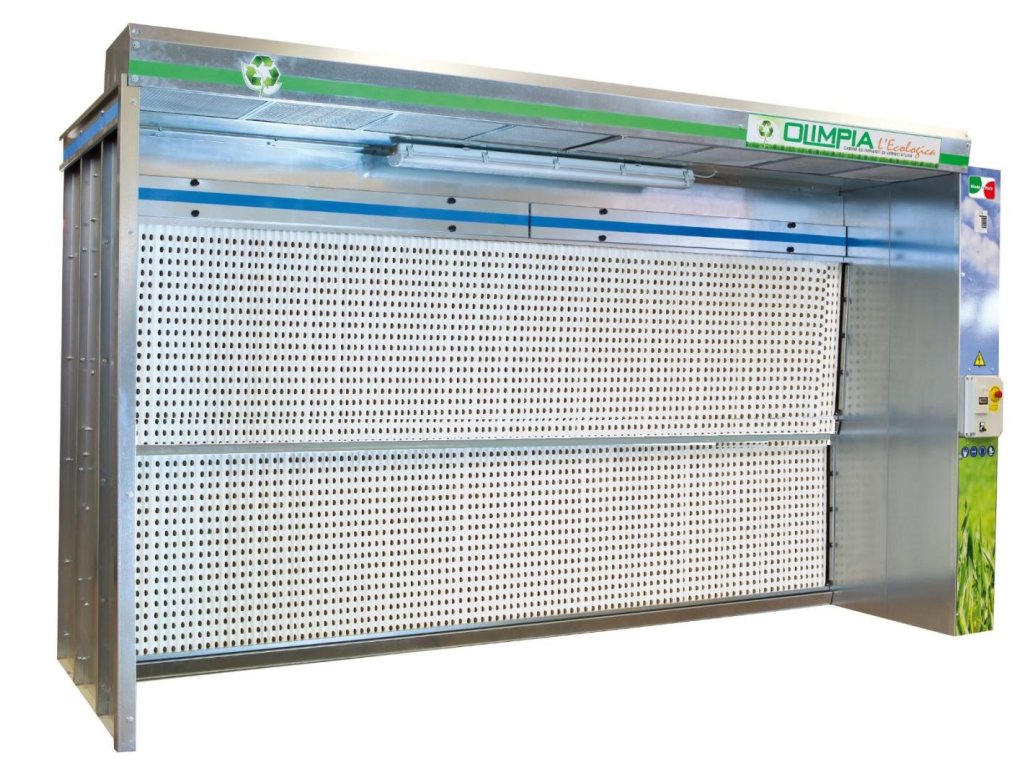

Lakovací stěna Olimpa L'ecologica verze STANDARD
Lakovací stěna určená pro odsávání Aerosolů vznikajících při ručním nebo automatickém nanášení barev, laků, tmelů, lepidel stříkacími pistolemi. Aerosoly jsou zachycovány v systému filtrů, kterými jsou lakovací stěny vybaveny.
| Kategorie: | Lakovací stěny - suchá filtrační clona |
|---|
Detailní popis Lakovací stěna Olimpa L'ecologica verze STANDARD
Základní konstrukční detaily a výhody
- Lehká samonosná konstrukce z pozinkovaných ocelových plechů bez nutnosti jakékoliv fixace k okolním konstrukcním
- Velká škála rozměrových modifikací díky modulové konstrukci celé lakovací stěny
- Tvar a provedení konstrukce odsávacích lakovacích stěn zajišťuje rovnoměrné odsávání na celé nárazové odsávací ploše.
- Konstrukční provedení odsávací lakovací stěny umožňuje snadnou a rychlou výměnu filtračních materiálů bez použití nářadí.
- Dvoustupňová filtrace v provedení " TOTAL FILTER EXCLUSIVE OLIMPA PROJECT "
- Lakovací stěna osazena vlastním ventilátorem, osvětlením a kompetní elektroinstalací
- Lakovací stěna dodávaná v demontovaném stavu zajišťující jednoduchou manipulaci při transportu na místo určení
- Všechny výrobky firmy Olimpia L'ecologica jsou v souladu s CE bezpečnostními normami a celý proces výroby je v souladu ISO 9001.
- Na přání lze i dodat v ATEX 3 provedení.
Standardní vybavení pro kabiny Olimpia STANDARD
- Lakovací stěna z pozinkované oceli v délce 2/3/4/5/6 m
- Celková hloubka lakovací stěny 1,5/2/2,5m
- Systém filtrace "TOTAL FILTER SYSTEM"
- Ventilátor s bezpečnostní protijiskřící ochranou
- 1. stupeň filtrace - nárazový filtr z kartonového papíru voštinového typu - pro odloučení všech hrubých nečistot z odsávaného aerosolu
- 2. stupeň filtrace - filtr z netkaného skelného vlákna - pro odloučení všeh zbytkových jemných nečisot z odsávaného aerosolu
- Stropní svítidla a ventilátor namontovaný při výrobě
- Příprava pro rekuperaci ve stropní části kabiny
Výbava na přání
- Snížená konstrukce výšky 2,4 nebo Ultra snížená 2,1 s boční montáží ventilátoru
- Certifikace ATEX Cat.3 - Zóna 2
- Rozšiřující panel 0,5 m
- Panel s filtrací v horní části stěny pro přívod filtrovaného vzduchu z rekuperace
- Spodní pochozí rošt s filtrem pohlcujícím spad hrubých nečistot a zabraňující jejich následovnému víření prachu
- Frekvenční měnič odsávacího ventilátoru pro plynulý start ventilátoru
TOTAL FILTER EXCLUSIVE OLIMPIA PROJECT
The “Total Filter Olimpia Project” je originálním řešením firmy Olimpia L'ecologica, zajišťující 100% zachycení i nejmenších částic aerosolů uvloněných do prostředí při stříkání díky dokonalému utěsnění celého systému a to zejména mezi jednotlivými stupni filtrů. U lakovacích stěn se suchou filtrační clonou se filtrace skládá z nárazového kartonového filtru voštinového typu a následně přes filtr PAINT STOP z netkaných skelných vláken.
CERTIFIKACE CE A ISO 9001
Všechny lakovací stěny Olimpia L'Ecologica jsou označeny vyrobeny v souladu s CE normami. Dále celý proces lakovacích stěn je souladu s normou ISO 9001.
Základní rozměry a Parametry lakovacích stěn Olimpia STANDARD
|
||||||||||
| MODEL | A | B | C | D | E | STANDARD | MISS OLIMPIA | ECO OLIMPIA | ||
| SE 2A | 2 | 2,3 | 1,5 | 0,9 | 3,1 | n°1 HP 1,5 | n°1 HP 2 | n°1 HP 2 | ||
| SE 3A | 3 | 3,3 | 1,5 | 0,9 | 3,15 | n°1 HP 2 | n°1 HP 3 | n°1 HP 3 | ||
| SE 4A | 4 | 4,3 | 1,5 | 0,9 | 3,2 | n°1 HP 3 | n°1 HP 5,5 | n°1 HP 5,5 | ||
| SE 5A | 5 | 5,3 | 1,5 | 0,9 | 3,2 | n°1 HP 5,5 | n°1 HP 2+2 | n°2 HP 2+2 | ||
| SE 6A | 6 | 6,3 | 1,5 | 0,9 | 3,2 | n°2 HP 3+3 | n°2 HP 3+3 | n°2 HP 3+3 | ||
|
||||||||||
| MODEL | A | B | C | D | E | STANDARD | MISS OLIMPIA | ECO OLIMPIA | ||
| SE 2B | 2 | 2,3 | 2 | 1,4 | 3,1 | n°1 HP 1,5 | n°1 HP 2 | n°1 HP 2 | ||
| SE 3B | 3 | 3,3 | 2 | 1,4 | 3,15 | n°1 HP 2 | n°1 HP 3 | n°1 HP 3 | ||
| SE 4B | 4 | 4,3 | 2 | 1,4 | 3,2 | n°1 HP 3 | n°1 HP 5,5 | n°1 HP 5,5 | ||
| SE 5B | 5 | 5,3 | 2 | 1,4 | 3,2 | n°1 HP 5,5 | n°1 HP 2+2 | n°2 HP 2+2 | ||
| SE 6B | 6 | 6,3 | 2 | 1,4 | 3,2 | n°2 HP 3+3 | n°2 HP 3+3 | n°2 HP 3+3 | ||
|
||||||||||
| MODEL | A | B | C | D | E | STANDARD | MISS OLIMPIA | ECO OLIMPIA | ||
| SE 3C | 3 | 3,3 | 2,5 | 1,9 | 3,15 | n°1 HP 3 | n°1 HP 3 | n°1 HP 3 | ||
| SE 4C | 4 | 4,3 | 2,5 | 1,9 | 3,2 | n°1 HP 5,5 | n°1 HP 5,5 | n°1 HP 5,5 | ||
| SE 5C | 5 | 5,3 | 2,5 | 1,9 | 3,2 | n°1 HP 5,5 | n°1 HP 2+2 | n°2 HP 2+2 | ||
| SE 6C | 6 | 6,3 | 2,5 | 1,9 | 3,2 | n°2 HP 3+3 | n°2 HP 3+3 | n°2 HP 3+3 | ||
Ovládací panel na čelní stěně
Prostor nárazového filtru kartonového filtru se spodním sběračem hrubých nečistot
Prostor pro uložení PAINT STOP filtru z netkaného skelného vlákna
Standartní výbava : osvětlení s certifikací do nevýbušného prostředí
Výbava na přání : Horní panel s filtrem a přívodem vzduchu z rekuperace
Výbava na přání : spodní pochozí rošt
Usazení ventilátoru na stříkací šteně s potrubím o průměru 450mm vyvedeným do exteriéru a ukončovací hlavicí s odvodem dešťové vody. ( potrubí není součástí lakovací stěny, řeší se dle individuálních potřeb každého zákazníka)
