Formátovací pila ABG BASIC 260

OAV-ABG BASIC 260

Pevná a stabilní konstrukce rámu a 2 samostatné motory pro pohon hlavního kotouče 4 kW a předřezu 0,6 kW jsou společně s pojezdovým stolem o délce 2600 mm základem formátovacích pil OAV-ABG Basic 260. Plně uspokojí požadavky každé truhlářské dílny zabývající se zakázkovou výrobou nábytku, která pro své potřeby hledá doplňkový stroj zejména na přípravu dílců do rozměru skříňových dveří a boků. Plně ji ocení i každý začínající truhlář.

Pojezdový stůl je uložen na kuličkové kleci, která se pohybuje ve čtveřici ocelových pásků. Na této pile lze řezat kotoučem s maximálním průměrem 355mm, předřez má průměr 120 mm. Hlavní pilový kotouč se otáčí rychlostí 4000 ot./min., předřez 8000ot./min. Maximální prořez s kotoučem 305 mm je 90mm resp. 62mm při naklopení na 45^o, naklápění a zdvih kotoučů je manuální. Šířka řezu 835mm a pevné paralelní pravítko s jemným doladěním vedené po kalené tyči spolehlivě zajišťuje přesnost řezu.

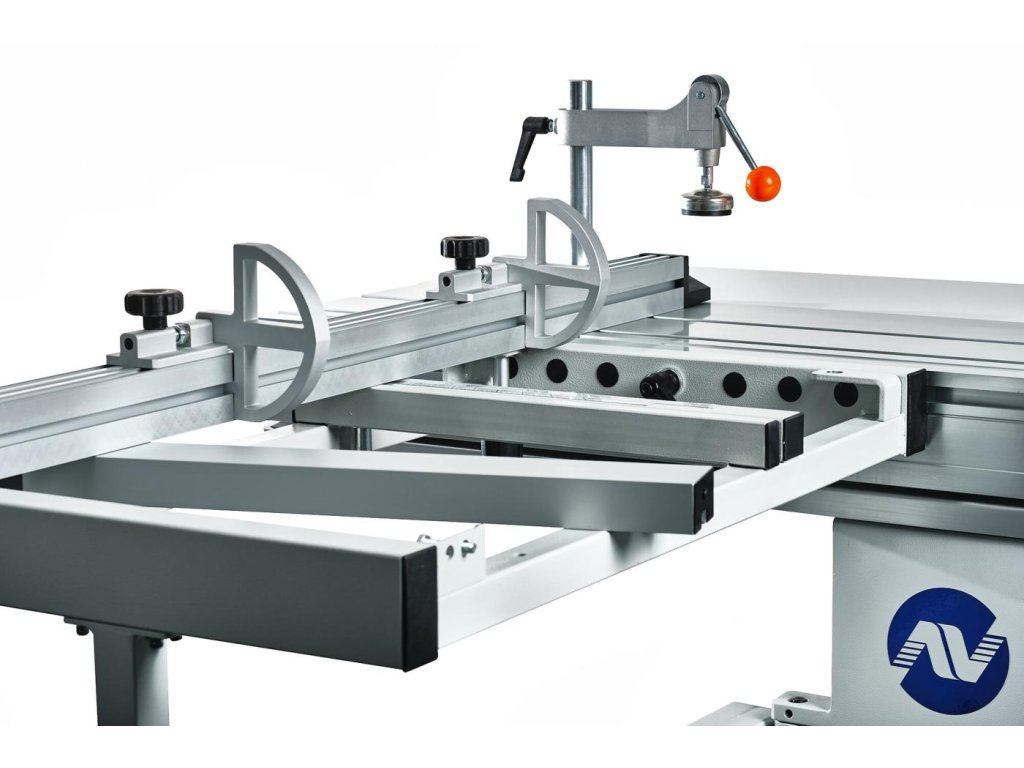

Dostatečně velký výložník, který lze zafixovat v každé poloze v délce pojezdového stolu poskytuje možnost uchycení hlavního úhlovacího pravítka jak pro řez před pravítkem, tak i za pravítkem.

Součástí vybavení pily je excentrický přítlak, botka pro práci s masivem, jednoduchý kryt odsávání uchycený na klínu, předřezový kotouč a 1 zarážka na hlavním pravítku. Pila váží 480 kg.

TECHNICKÉ PARAMETRY

• Hmotnost (kg)
• 480 kg
• Hlavní motor
• 3.8 kW; 4000 ot/min
• Délka pojezdového stolu
• 2600 mm
• Samostatný předřezový motor
• 0,6 kW; 8000 ot/min
• Průměr pilového kotouče
• 305 mm
• Přesah hlavního kotouče 90°/45°
• 90/62 mm
• Připojení odsávání
• 1x60 mm, 1x120 mm

TECHNOLOGIE

SAMOSTATNÝ PŘEDŘEZOVÝ AGREGÁT

Předřezový agregát u formátovacích pil OAV - ABG Electronic a Suppra 320 je vybaven samostatným elektromotorem o příkonu 0,75 kW s otáčkami 8000 /min.
U formátovacích pil OAV - ABG BASIC 220/260 je předřezový motor o příkonu 0,6 kW s otáčkami 8000 /min.
Stranové a výškové nastavení předřezu je mechanické.
